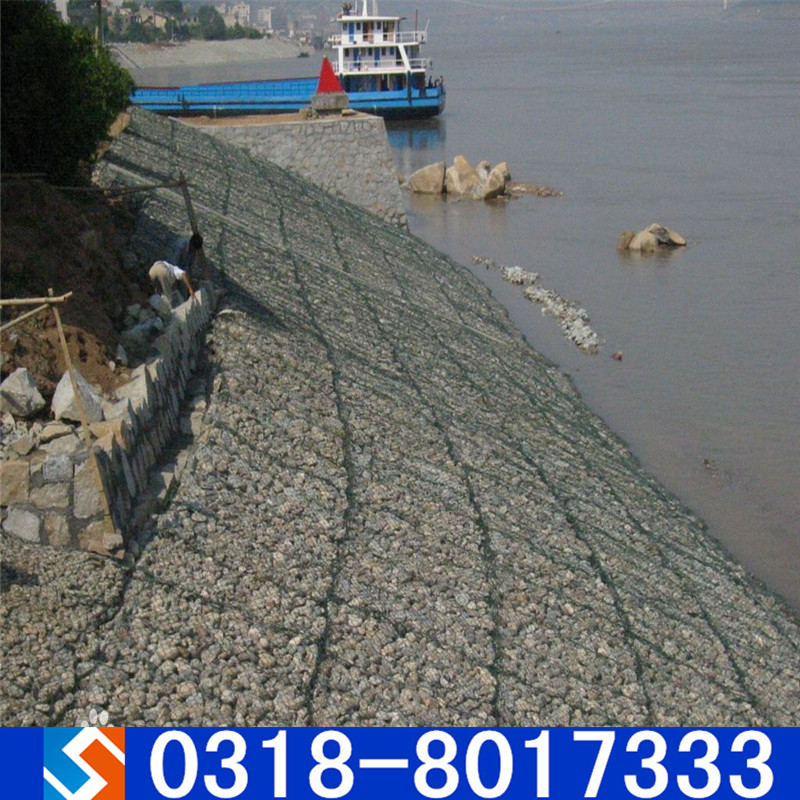

秦皇島雷諾護墊在北京市亦莊新城濱河森林公園工程施工工藝流程:放線定位—做賓格網墊的1:2坡—夯實邊坡—挖網箱基槽—人工清槽—監理驗槽驗坡—下賓格網反濾土工布—下綁扎好的網箱籠—裝填石料—網箱封蓋—擺放組裝好的賓格網墊—裝填石料—封網墊蓋。
放線挖基槽
b以坡角線為基準,根據雷諾護墊厚度230mm及500mm向上做1:2坡。并以河底高程為基準挖2m×6m網箱槽。
c為控制準確坡度,做1:2坡度三角板,斜邊(坡)長度≥2m,兩直角邊可以靈活掌握,方便使用即可。為確保1:2坡度準確,使用過程中要經常檢查坡度三角板是否變形。
d按水面線高程在坡上每15-20m釘一木樁,并拉白線供裝填雷諾護墊時使用。
e小挖掘機基槽開方時留30-50mm余量,然后以人工完成*后成型工作,以保證基槽尺寸準確。
土工布鋪設
b兩塊土工布中間的搭接不得少于200mm。
c鋪設時,自下游側開始依次向上游側進行,上游側織物應搭接在下游側織物上。
d土工布應避免張拉受力、折疊、打皺等情況發生
e土工織物鋪設前應進行復驗,質量必須合格,有扯裂、蠕變、老化的土工織物均不得使用;
施工材料
(1)雷諾護墊材料
1 雷諾護墊的材料為高鍍高爾凡鋼絲。鋼絲材質必須符合GB\T4221-2010標準規定。熱鍍鋅必須符合GB\T4221-2010中的3.2條和3.3條規定。

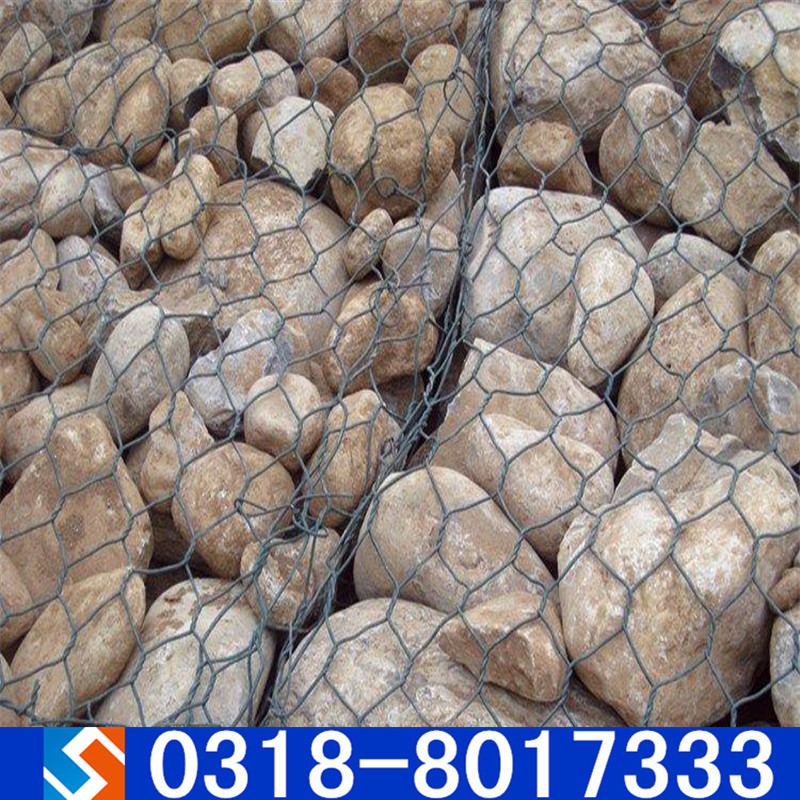

雙股雙絞合1080度裸絲高鍍鋅低碳高爾凡鋼絲網
2 雷諾護墊必須為由專用機械編織成的熱鍍鋅低碳高爾凡鋼絲格賓(六邊)形格網片組裝而成。雙股鋼絲必須三絞達到1080度的旋轉,確保穩固性和抗拉性。
3 雷諾護墊網孔必須均勻,不得扭曲變形。網孔孔徑偏差應小于設計孔徑的5%
4 雷諾護墊的抗壓、抗剪強度及有關力學指標、耐腐蝕性必須達到設計要求,鋼絲的力學性能必須符合GB\T4221-2010中的5.2條關于鍍鋅鋼絲的規定。
5 鋼絲與鍍鋅層必須緊密結合,去5cm長度以手指扭轉,不可有轉動現象。
6 熱鍍鋅低碳鋼絲的網片,鍍層質量、厚度必須符合設計規定。網片抗拉強度不得低于50kn/m,網面翻邊強度不得低于35kn/m,雷諾護墊必須有質量證書。
填充料
1 填充料必須是堅固密實、耐風化好的材料。填充料規格和質量應符合《水利水電工程天然建筑材料勘察規程》(SDJ17-78)的規定。嚴禁使用風化石。
2 填充料(碎石、卵石或砼碎塊)的粒徑,護墊必須在10cm以上,網箱必須有80%以上大于網孔孔徑,并必須滿足設計規定的粒徑要求。
3 填充料應采取粒徑級配好的碎石或卵石、以及砼碎塊。裸露部位的填充料必須采用強度達到mu40碎或卵石。
4 格賓護墊的施工
